UrbaGUIDE

Accueil Dalles Guide Canne

Dalles Guide Canne / Accueil

La dalle de guidage URBAGUIDE® est un dispositif tactile au sol permettant aux Personnes Aveugles et Malvoyantes (P.A.M) de s’orienter sur le point d’arrêt et vers la porte AVANT du bus.

Capturer

La norme NF P 98-352 (Juillet 2014) définit les caractéristiques dimensionnelles des bandes de guidage.

Entres autres caractéristiques, une évacuation des eaux pluviales doit notamment être conçue tous les mètres linéaires!

La dalle de guidage URBAGUIDE® est conforme à ces caractéristiques et peut par conséquent être aussi bien posée aux abords des Etablissements Recevant du Public de catégorie 1 et 2 que sur les points d’arrêt bus et cars.





URBAGUIDE® permet aux chauffeurs de repérer où s’arrêter pour un accès direct des P.A.M. par la porte AVANT du bus.

Dalles Guide Canne / Comparatif

Dalles Guide Canne / Réglementation

Pour bien comprendre la Norme NF P 98-352 (juillet 2014),  nous vous invitons à télécharger ci-dessous le guide de recommandations du CEREMA



croquis nf p 98 352

LA VALEUR DU CONTRASTE :


La valeur du contraste en pourcentage est indiquée dans la case croisant les deux couleurs. Chaque valeur notée en rouge correspond à une association possible de couleurs pouvant atteindre un contraste visuel de 70 % minimum. Inversement, chaque valeur notée en noir est à proscrire.
tableau-contraste

Dalles Guide Canne / Gamme

les caractéristiques dimensionnelles de URBAGUIDE® sont CONFORMEs à LA NORME nf p 98-352 (juillet 2014)

Composée de béton architectonique monolithique haute résistance, la dalle URBAGUIDE® est antidérapante (Coeff. de glissance S.R.T > 60).

Les coloris disponibles permettent de concevoir des aménagements conformes à la réglementation en matière de contraste de luminance.coloris-orange



Références Poids U Dimensions
Long. x larg. x Ht cm
Dalle Urbaguide
DGPAM 103-30
46 kg 103x30x6.5 cm

Dalles Guide Canne / Conception



L’orientation des Personnes Aveugles et Malvoyantes (P.A.M.) :

picto_malvoyant

Pour que les P.A.M. puissent s’orienter sur le quai et vers la porte d’accès AVANT du bus, il est recommandé de positionner en parallèle et en perpendiculaire de la bordure une bande de guidage telle que la dalle de guidage URBAGUIDE® (NF P 98-352 – JUILLET 2014)



A/ Implantation type avec bordure d’accostage URBABUS® (Ht 18 et 21 cm) largeur 15 cm : schema2



B/ Implantation type avec bordure d’accostage URBABUS® (Ht 18, 21 et 24 cm) largeur 30 cm :

schema1
DP-60-40ATTENTION : La mise en place d’une bande d’éveil de vigilance type podo-tactile (NF P 98-351) est exclusivement réservée aux quais de tramway, train et au droit des passages piétons !

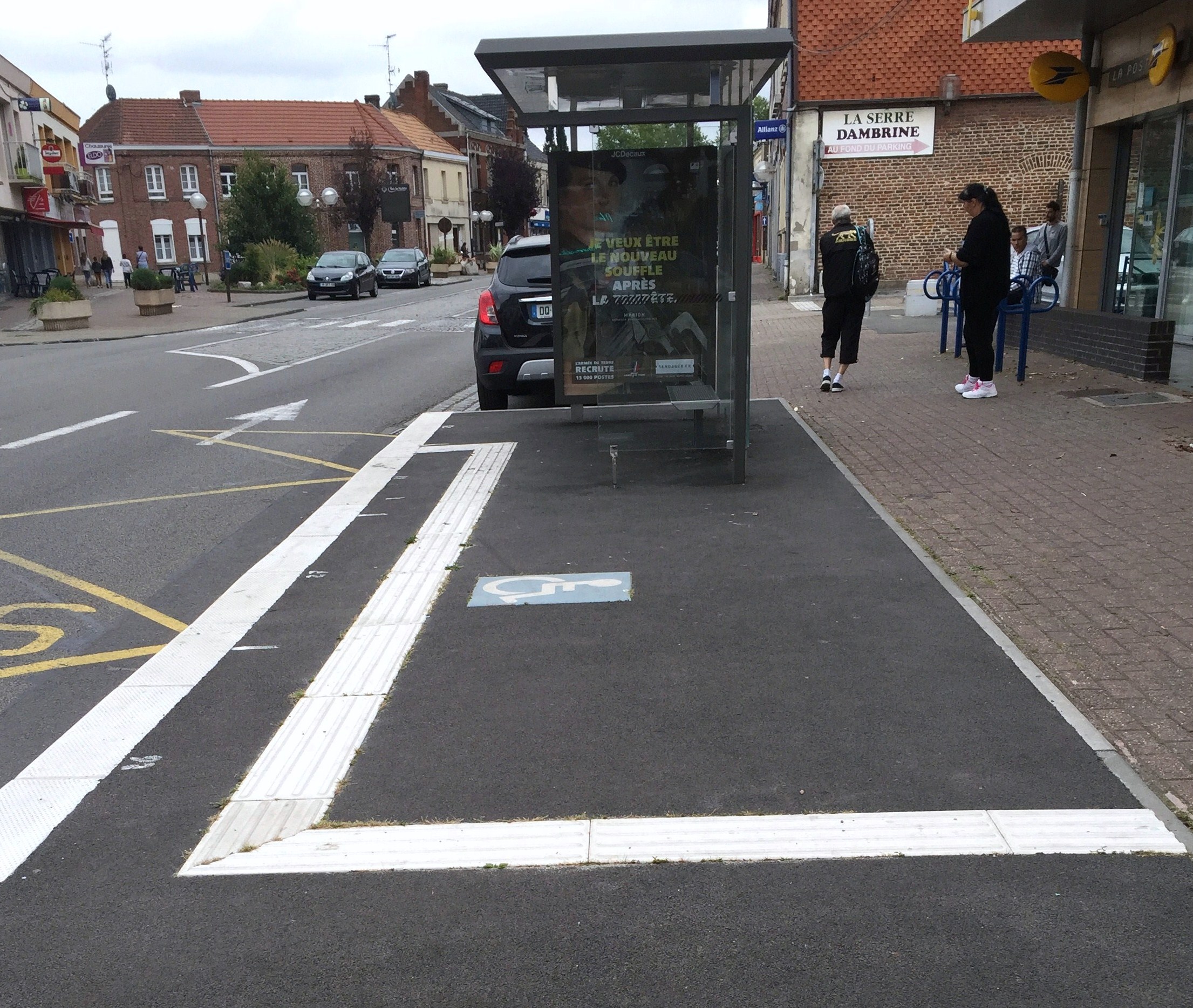

EXEMPLE DE QUAI BUS HAUTEUR 21 CM CONFORME AUX RÉGLEMENTATIONS

(vous pouvez télécharger notre guide de conception ici)

quai-bus-accessible_1116

Dalles Guide Canne / Réalisations

Dalles Guide Canne / Contactez nous

Informations générales sur votre projet

Vos coordonnées

Informations complémentaires

Confirmation et envoi

Dalles Guide Canne / Téléchargements

Dalles Guide Canne / Actualités

CEREMA nouveau guide 2018
Publié le : 12 juin 2018
, , , , ,

Paru en Mai 2018, le nouveau guide du CEREMA intitulé « Points d’arrêt de bus et de car accessibles à tous : de la norme au confort » est désormais disponible.

Guide de conception
Publié le : 12 avril 2016
, , , ,

Téléchargez notre nouveau guide de conception  « Les bus et leurs points d’arrêt accessibles à tous »

PMR Street : la ville sans obstacle.
Publié le : 4 avril 2016
, , , , ,

PMR Street : la nouvelle application gratuite pour une ville sans obstacle.

PMR Street est une nouvelle application GPS dédiée à l’accessibilité des Personnes à Mobilité Réduite.
Sa fonction : Faciliter au quotidien le déplacement des Personnes à Mobilité Réduite.

Les Personnes à Mobilité Réduite
Publié le : 29 septembre 2015
, , , ,

Les personnes à Mobilité Réduite représentent 30 à 40% de la population.

Norme NF P 98-352 (Juillet 2014)
Publié le : 4 août 2015
,

En juillet 2014 a été publiée la nouvelle Norme NF P 98-352 relative aux bandes de guidage.
